Hydraulické moduly MULTI EVO
Moduly MULTI EVO lze využít v případech, kdy topné okruhy systému mají mít rozdílnou teplotní úroveň - např. kombinace radiátory a podlahové topení.
Každý z okruhů může mít vlastní pokojový termostat a může / nemusí být řízen podle venkovní teploty (ekvitermní regulace). Směšované okruhy lze doplnit o havarijní termostat.

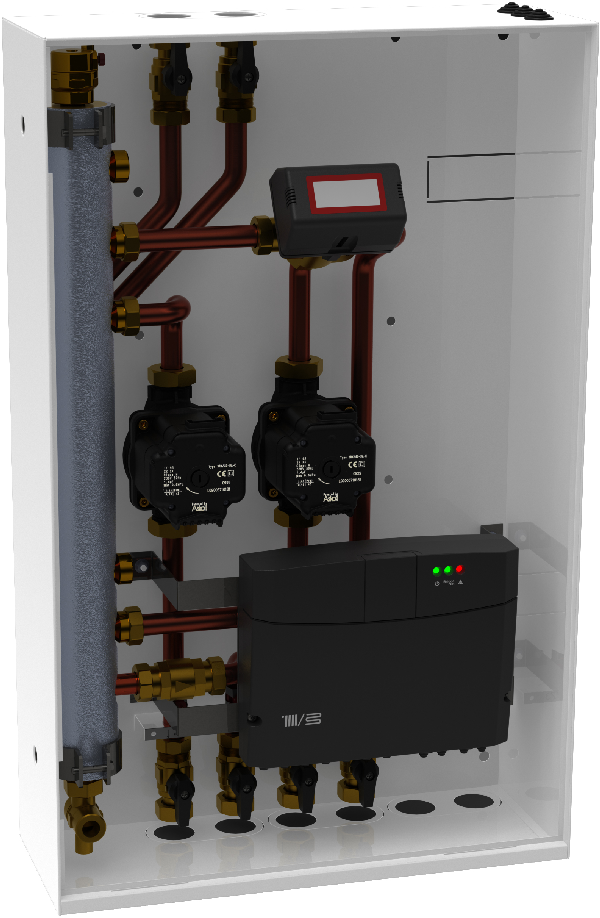

- MULTI II - 2 topné okruhy (např. radiátory a podlahové topení)

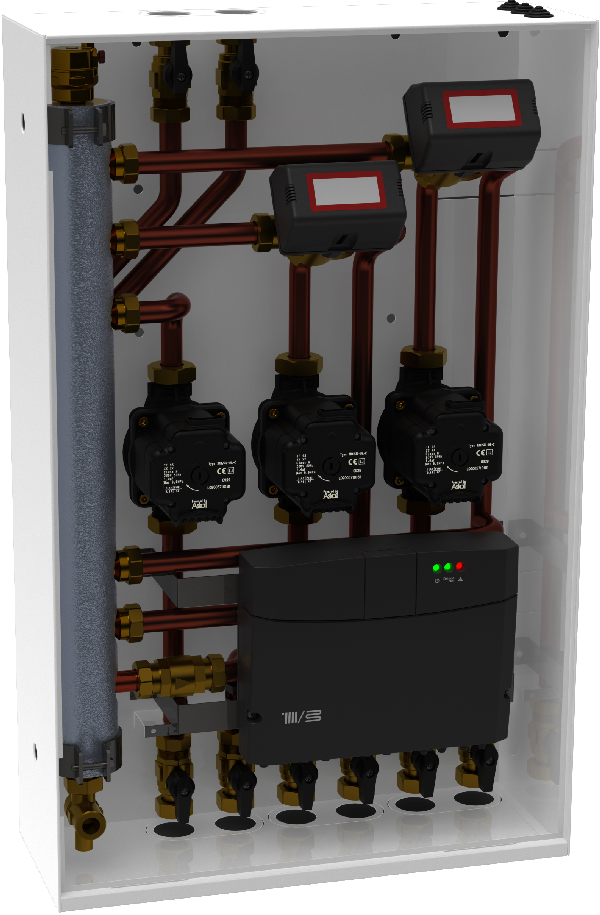

- MULTI III - 3 topné okruhy (např. bazén, radiátory a podlahové topení)
Okruh č. 1 je vždy okruh čerpadlový. Okruhy č.2 a 3 jsou okruhy směšované.
Hydraulické moduly MULTI lze využít:
- ke kotlům Chaffoteaux - komunikace e-Bus2
- jakýkoli kotel nebo zařízení - pouze s omezenou komunikací - on/off a bez ekvitermní regulace
Hydraulický modul je dodáván kompletně smontovaný a připraven pro rychlou montáž na stavbě. Modul je tvořen:
- bíle lakovaná plechová skříň pro montáž na zeď nebo do zdi s krycími dvířky
- hydraulický oddělovač - anuloid - s odvzdušněním a odkalením
- nízkoenergetická čerpadla s modulací otáček (pro každý okruh) - regulace na konstantní průtok nebo rozdíl teplot
- regulátor topných okruhů ZONE Manager, včetně teplotních čidel (se signalizací funkce
- motorický směšovací ventil
- uzávěry na vstupu i výstupu
Pro nastavení je doporučen pokojový termostat Expert Control (min. 1x v soustavě).
K regulaci topných okruhů je možno použít termostaty ON/OFF nebo BUS termostaty od Chaffoteaux.
Pro jeden kotel Chaffoteaux lze použít maximálně 2 hydraulické moduly - tedy 6 topných okruhů.
Mimo kombinace s kotlem Chaffoteaux lze hydraulické moduly využít v kombinaci s tepelným čerpadlem ARIANEXT nebo kombinovaným systémem HYBRID.
